FFC CABLE 제조공장 방문

경기가 좋아지고 있는지 요즘 제조요청이 많이 들어오고 있습니다.
한국내에서는 사양산업이  됬고 중국에서 점점 사양산업이 되고 있는 FFC 케이블 입니다.

최근에 광동지역에 있는 한국 업체가 한때는 수십억 하던 이 산업을 금년에 사업을 접고
가지고 있던 영업망도 중국기업에게 넘겨주는 사례가 발생하고 있습니다.

먼저 FFC(FLEXIBLE FLAT CABLE)에 대해서 잠시 알아보겠습니다.
FFC는 SA급(산소함유량 50ppm) 동선을 평각한 연질 동선을 이용하여 일정한 간격(0.3/0.5/1.0/1.2 mm)등으로 배열후 절연체 필름으로 라미네이팅 시켜 만든 케이블입니다.
또한 도체의 도전 성능이 뛰어나면서 도체간 완벽한 절연이 되므로 최소의 부피로 많은 양의 시그럴 처리가 가능한 제품입니다.

우선 간단하게 FFC자동화 공정을 이해하자면
1. 도체&절연필름 라미네이팅
2. 릴감기
3. 비젼검사
4. SHIELD 부착
5. LOCKING가공
6. 자동폴딩
7. 커넥터삽입
8. O/S TEST
9. 최종검사 및 포장 출하

기타 자세한 교육내용은 첨부자료로 올리도록 하겠습니다.

FFC 기술자료

그럼 이번에 방문한 FFC 케이블 업체를 설명하겠습니다.

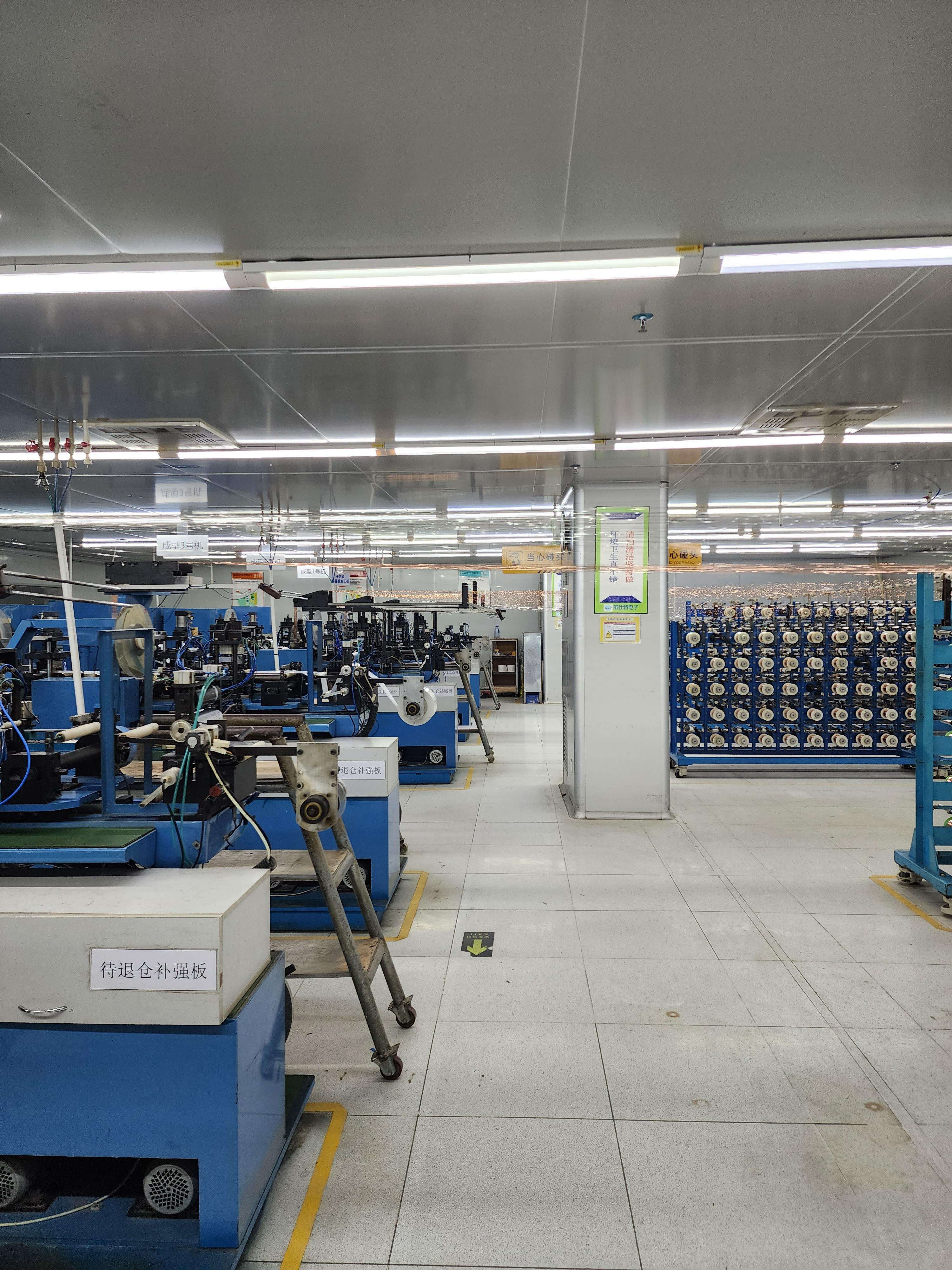

FCC제조 생산현장 모습

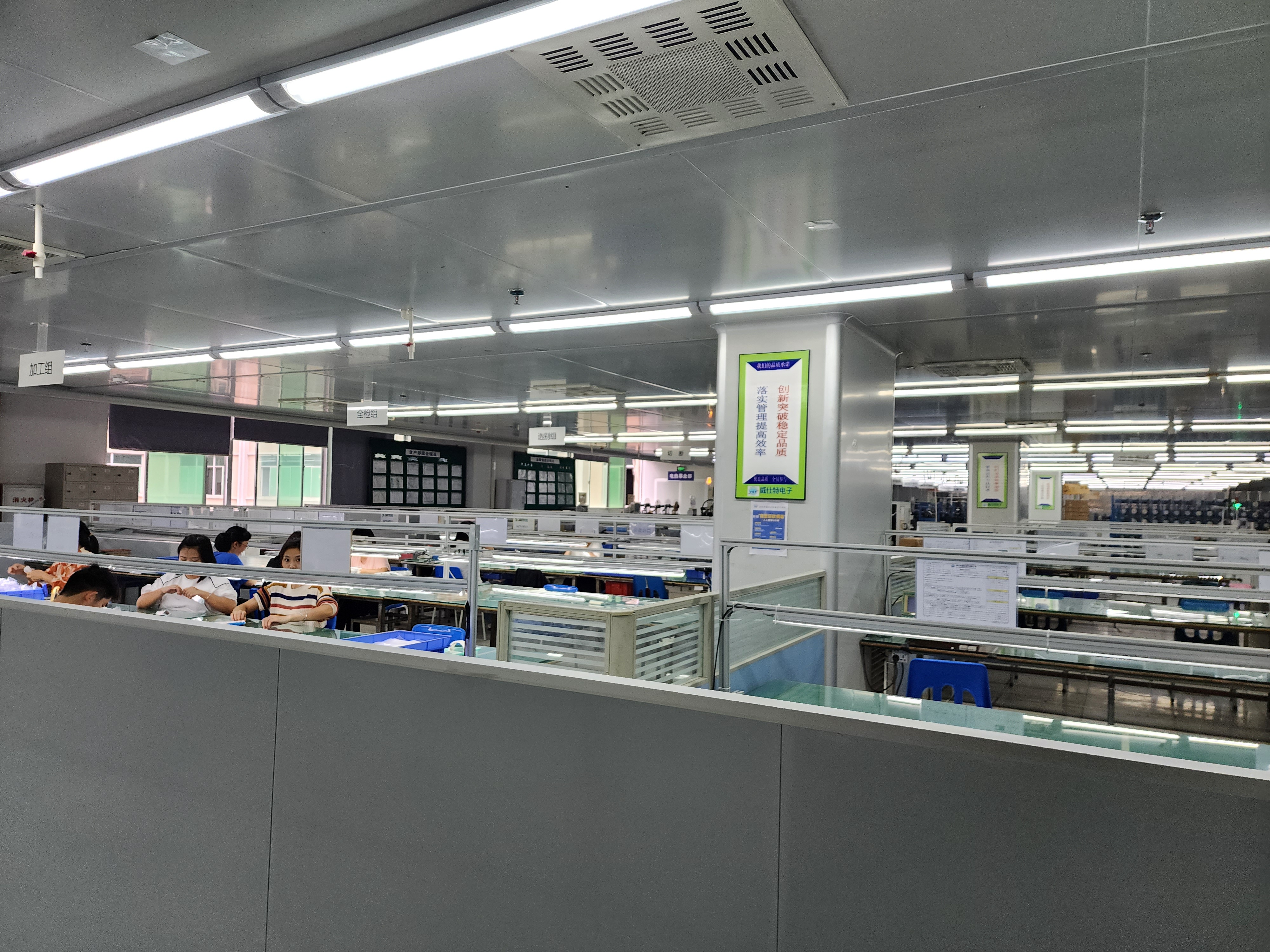

사무실을 지나 공장현장 사진입니다.
생산 현장을 보면 상당히 깨끗하고 정리가 잘 되어 있습니다.
그러나 현재 FFC제조 공장은 전세계 경기의 영향으로 기존처럼 많은 양의 일이 없습니다.
더욱이 미중전쟁영향으로 미국수출이 막히면서 일이 많이 없습니다.





현재 업체에서 사용하는 도체는 동재료로 두가지 색상으로 용도에 따라 다르게 라미네이팅을 하고 있습니다.

라미후 절단 하는 현장모습1

라미후 절단하는 현장모습2

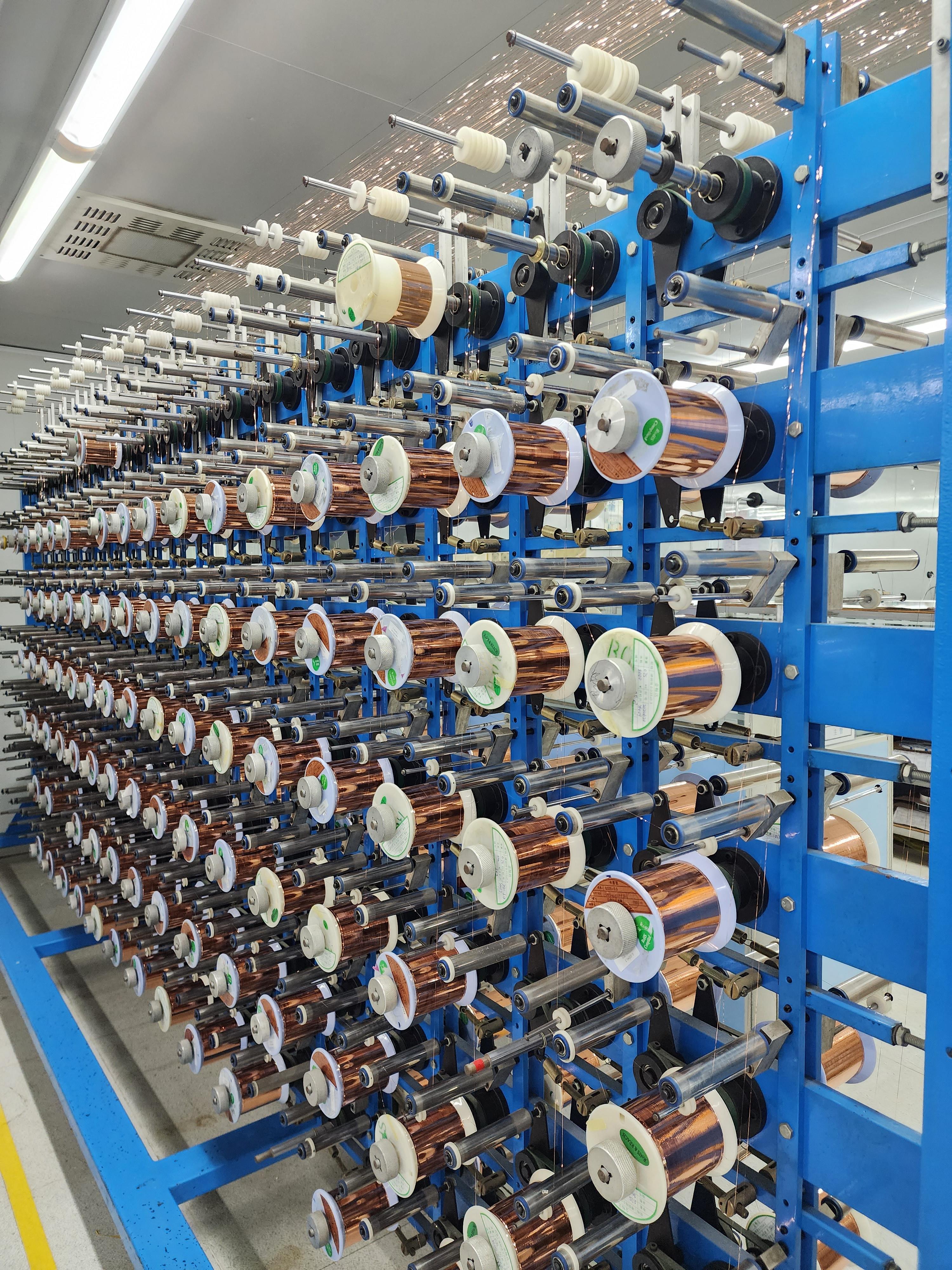

동박전선 이동하는 모습

라미전에 도체가 이동하는 모습입니다.
항상 공장을 방문하면서 느끼는 거지만 기존에 알지 못했던, 그리고 제품은 알고 있지만 공정을 이해하지 못한것을 이렇게 현장을 보면서 알게 되면서 참 기술의 신기함과 고마움을 느끼게 됩니다.

전체적인 모습을  보겠습니다.

FFC제품 제작에 대해 어느정도 이해가 되었는지 모르겠습니다.

국내에서는 원가로 인해 점점 사양산업이 되어가고 있어 제조현장이 점점 없어지고 있습니다.

많은 국내기업들도 중국이나 해외에서 수입하여 사용하고 있습니다.

더 저렴하게 품질좋은 제품으로 글로벌 제조생태계를 만들어 가고 있는 CROSSFINGER가 수많은 기업들과 함께 하도록 하겠습니다.

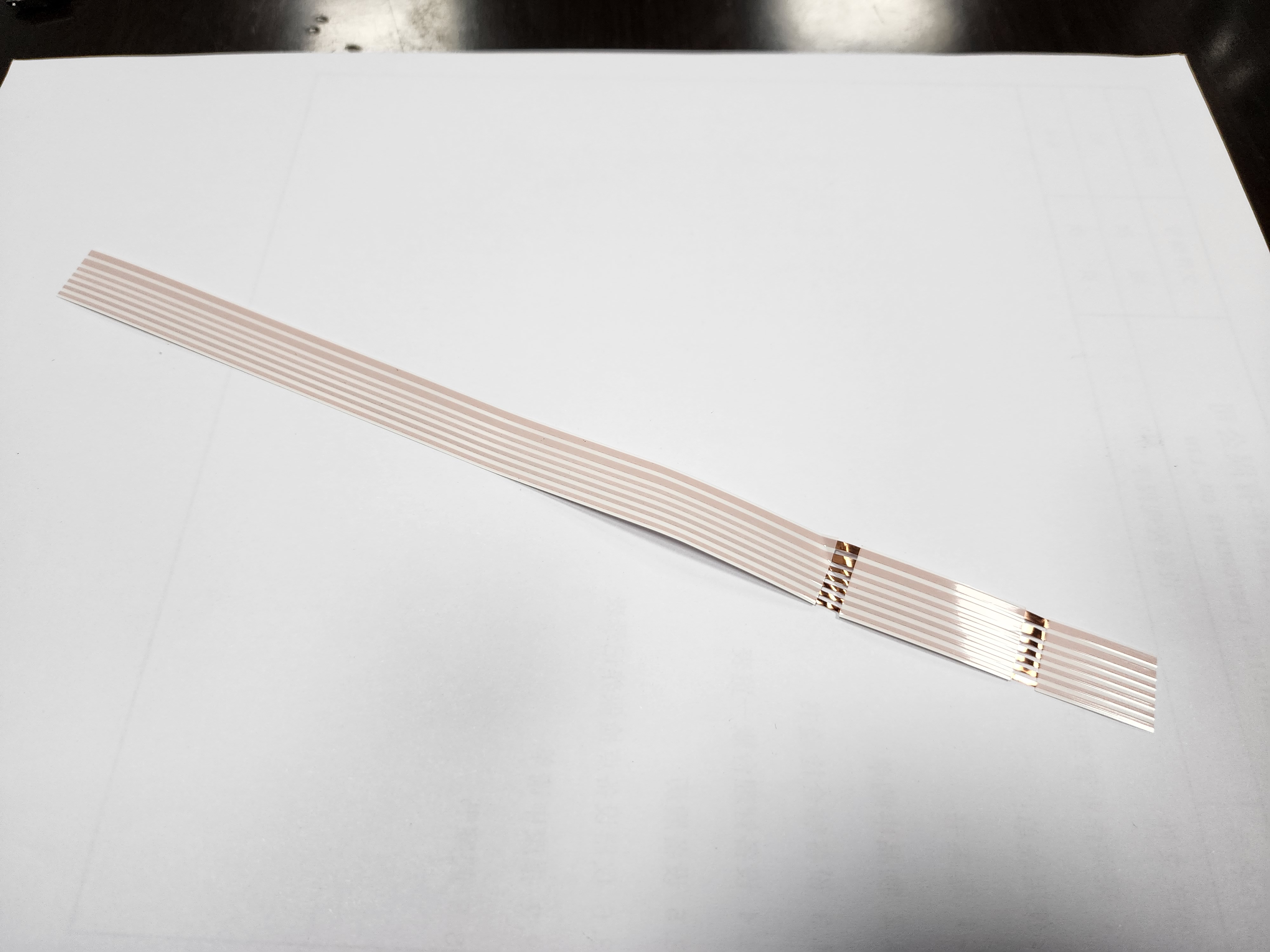

생산가능 FFC



생산가능 FFC

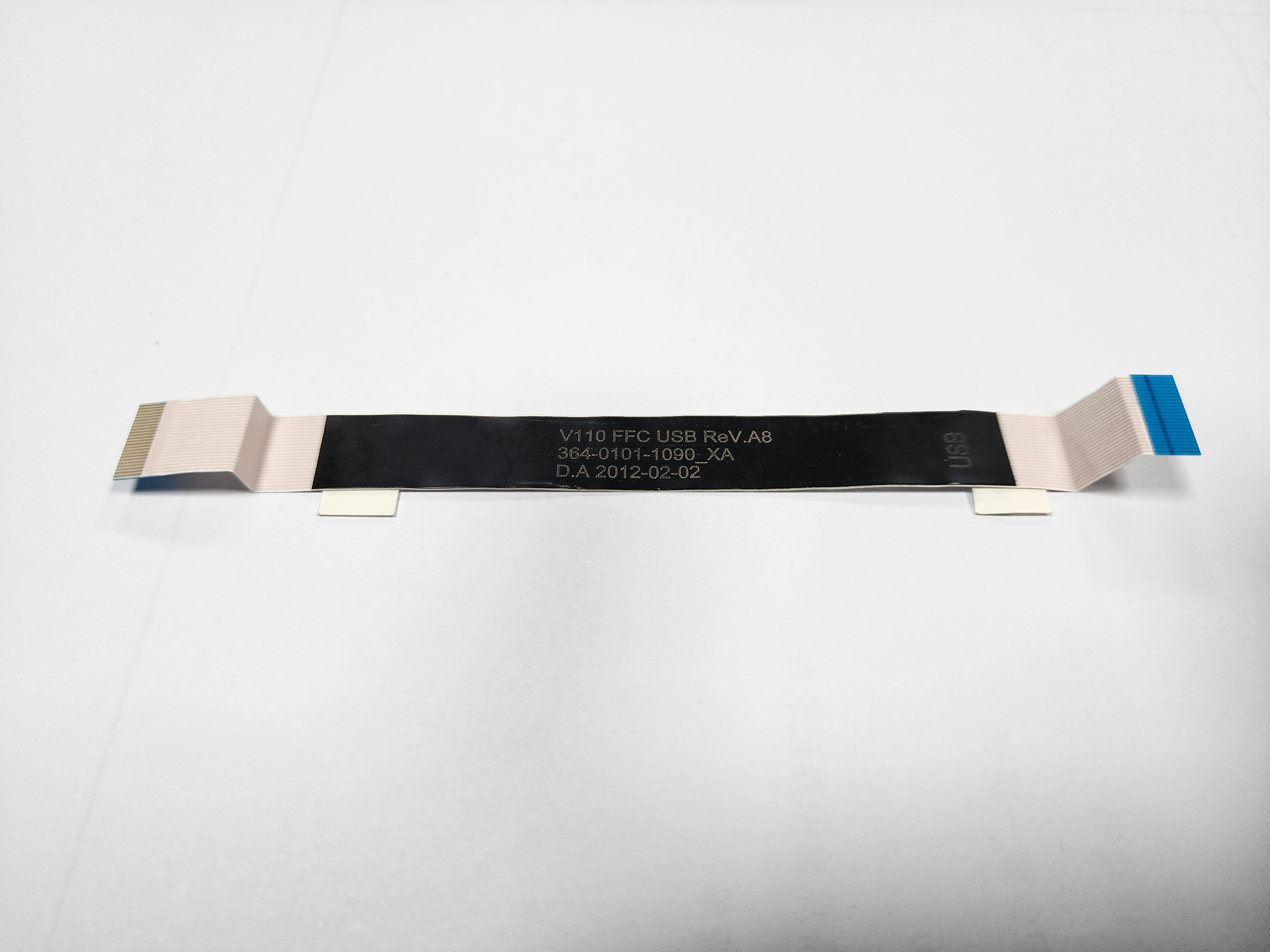

생산하고 있는 FFC 샘플

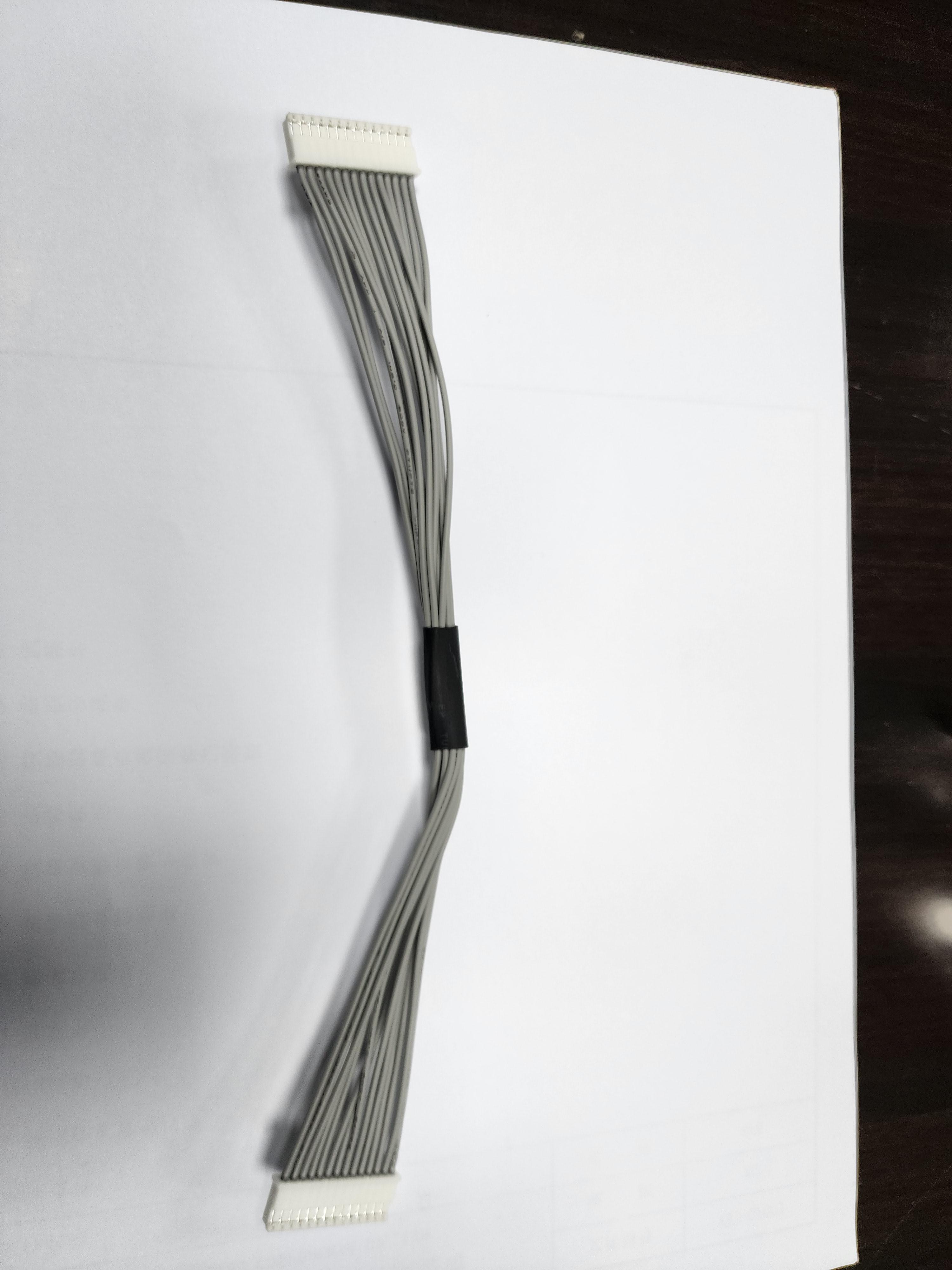

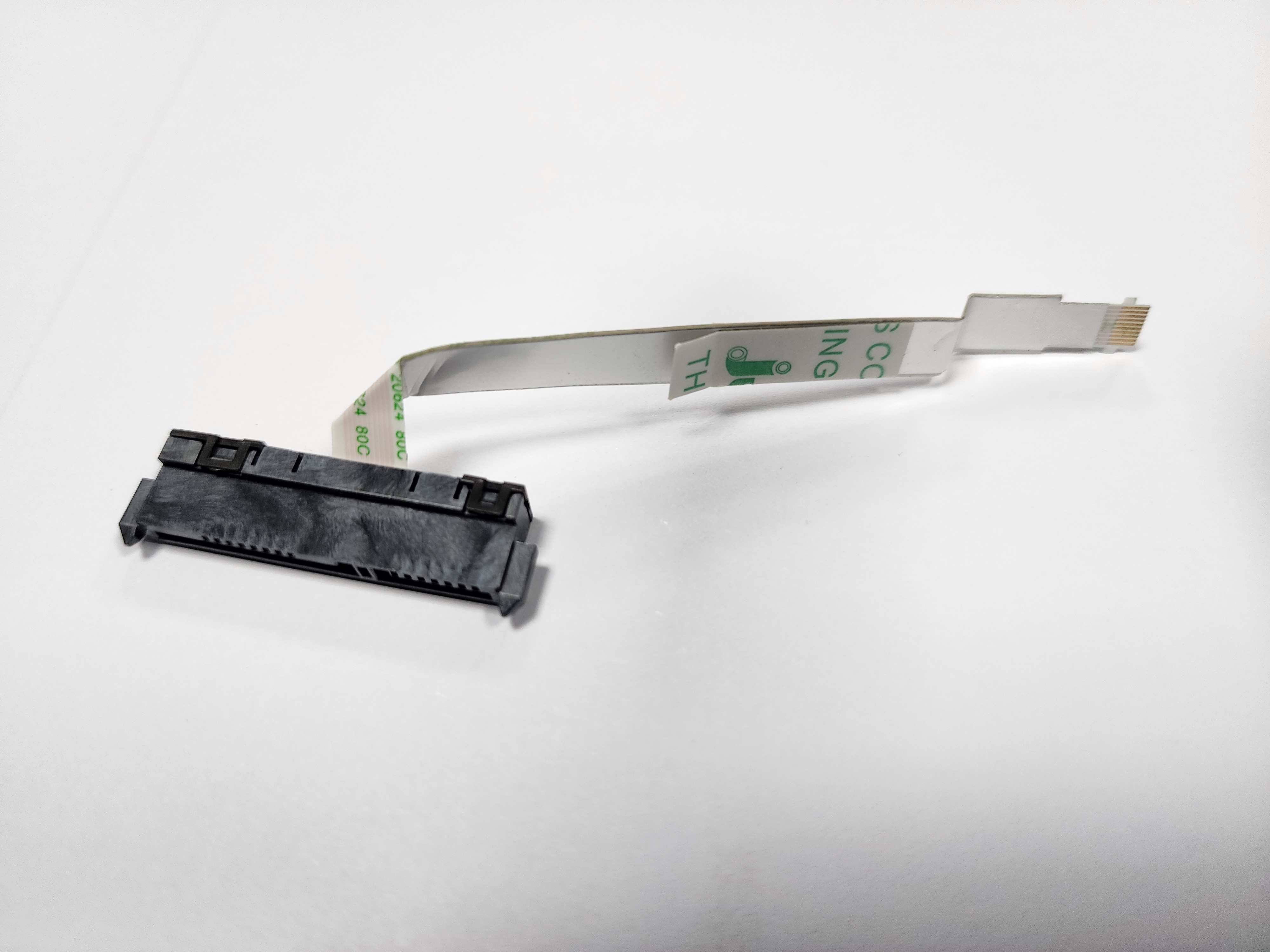

생산 샘플

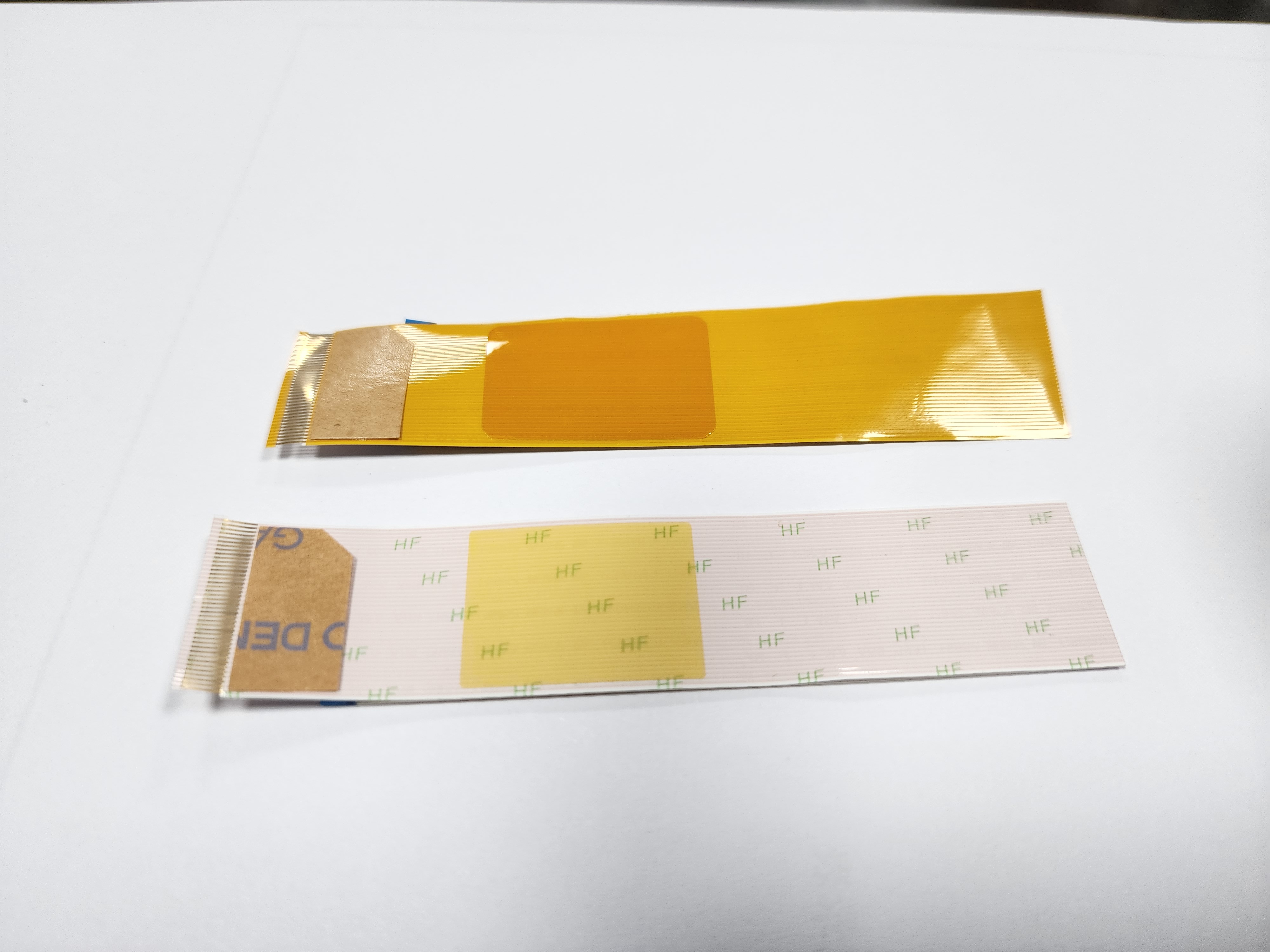

생산샘플
